Dans l'article traitant de la sécurisation des données, je cite DriveImage XML comme étant mon logiciel de référence chaque fois que je dois prendre une "photo" de la partition système d'un Windows.

DriveImage XML est un logiciel de la société Runtime Software ; il est gratuit pour un usage non professionnel. Cet outil existe depuis de nombreuses années est s'est avéré très fiable et efficace. On pourra lui reprocher d'avoir une interface en anglais uniquement.

Cet article est un guide pas-à-pas de mise en œuvre de ce logiciel.

Téléchargement et installation de DriveImage XML

Rendez-vous sur la page dédiée au logiciel : https://www.runtime.org/driveimage-xml.htm puis cliquez sur le lien de téléchargement pour obtenir le fichier d'installation.

Lancer le programme d'installation Cliquer sur le bouton [Next >]
Cocher l'option "Yes, I agree…" Cliquer sur le bouton [Next >]

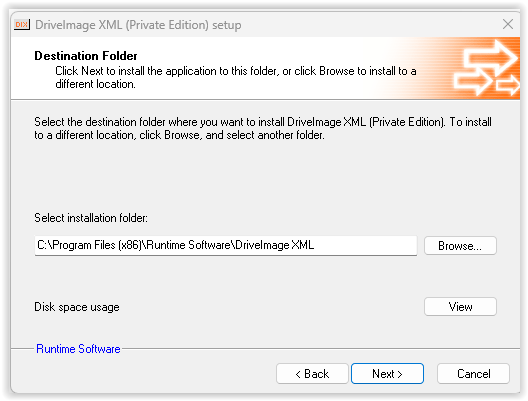

Ne pas modifier le répertoire d'installation proposé par défaut Cliquer sur le bouton [Next >]

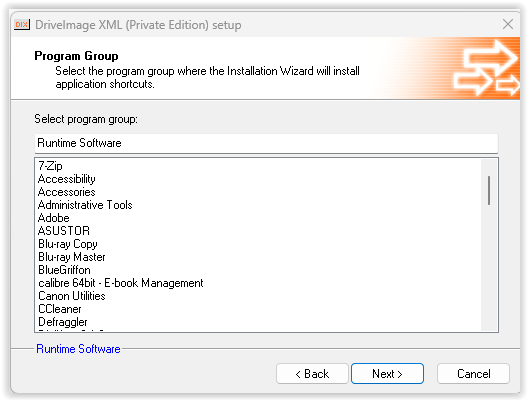

Ne pas modifier le nom de groupe proposé par défaut Cliquer sur le bouton [Next >]

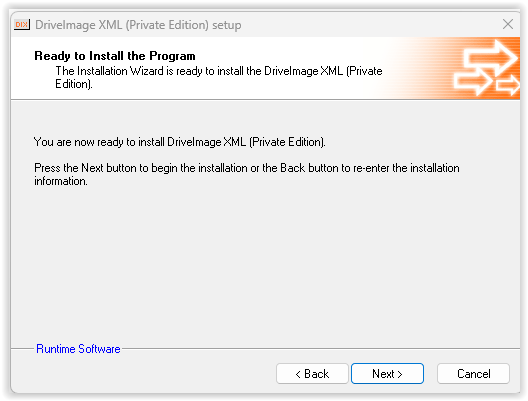

Cette page indique la fin de la configuration de l'installation Cliquer sur le bouton [Next >]
L'installation démarre et copie les fichiers du logiciel Attendre la fin de la copie…
L'installation est terminée Cliquer sur le bouton [Finish]
Un nouveau raccourci est ajouté au bureau Windows

Créer une sauvegarde de la partition C:

Pour que la sauvegarde de la partition système soit cohérente, il est fortement conseillé de stopper les tâches de fond pouvant modifier les données portées par cette partition et de ne pas utiliser la machine le temps de la sauvegarde.

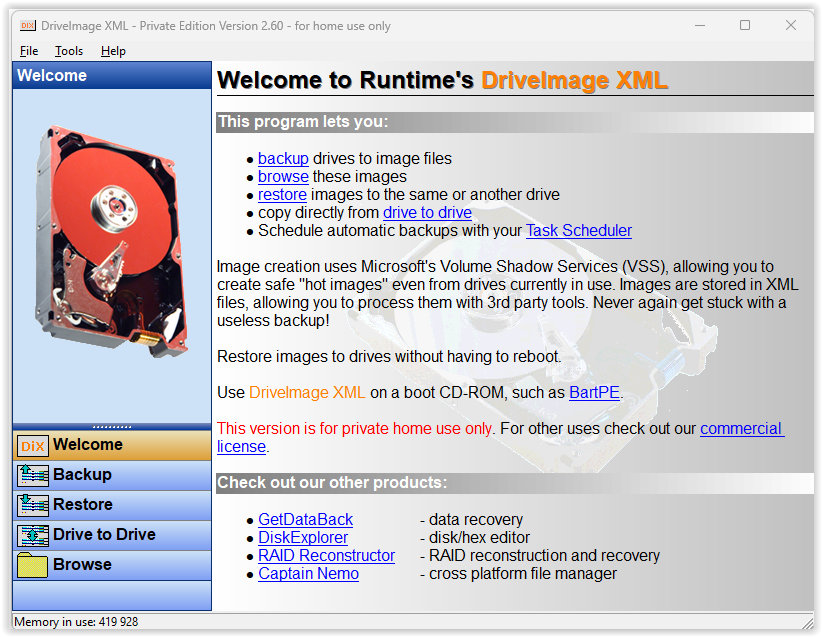

Lancer l'exécution de DriveImage XML en double-cliquant sur le raccourci du bureau La page d'accueil du logiciel se présente ainsi : Cliquez sur le bouton [Backup] dans le bloc en bas et à gauche pour lancer le processus de sauvegarde
DriveImage XML liste toutes les partitions du PC Dans l'exemple ci-contre, la partition C: est sélectionnée ; ses propriétés sont affichées dans la section "Drive details" Un clic sur le bouton [Next =>] lancera le processus de sauvegarde de cette partition
Le processus de sauvegarde s'ouvre dans une nouvelle fenêtre La partition à sauvegarder est rappelée, ainsi que ses propriétés principales Cliquer sur le bouton [Next >] pour configurer la sauvegarde
Cliquer sur le pictogramme placé à droite du répertoire de destination pour choisir l'emplacement de la future sauvegarde
Choisir le support de la sauvegarde  Cliquer sur le bouton [Créer un nouveau dossier] pour définir le nom du dossier qui portera la sauvegarde en préparation
Si vous avez plusieurs PC, commencez par intégrer le nom de la machine concernée Ajoutez la date du jour au format aaaa-mm-jj  Enfin, spécifiez la lettre de la partition à sauvegarder  Insérez des espaces ou des symboles pour faciliter la lecture Cliquez sur le bouton [OK] pour poursuivre

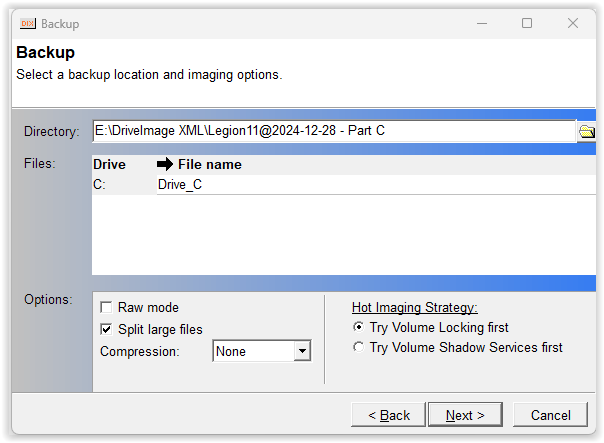

Si tout est conforme, cliquer sur le bouton [Next >] pour lancer la sauvegarder
Le processus démarre Par défaut, il tentera de verrouiller la partition le temps de la sauvegarde pour éviter toute incohérence, ce qui n'est pas possible avec la partition système : passées une trentaine de secondes, il commencera la sauvegarde sans verrouillage.  Rappel : il est fortement conseillé de laisser l'outil travailler seul.

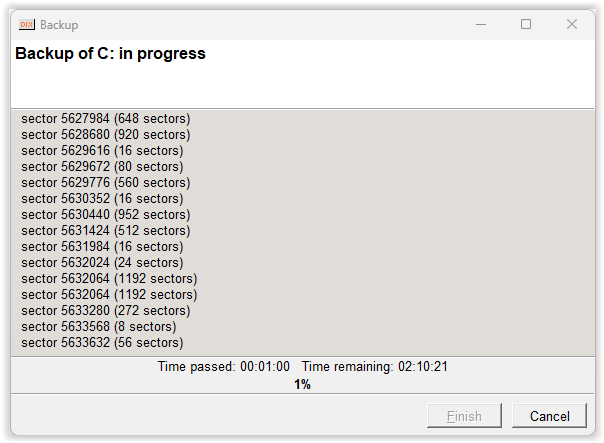

Au démarrage, l'estimation du temps restant est très pessimiste : elle va décroitre très rapidement jusqu'à atteindre une valeur pertinente
Dans l'exemple ci-contre, l'estimation du temps est devenue fiable : la copie des secteurs prendra environ 40 minutes.
Dès tous les secteurs auront été copiés, DriveImage XML constituera une arborescence XML des dossiers et fichiers de la partition...
Il faut s'armer de patience : la création de cette arborescence prendra de 30 à 60 min en fonction du contenu de la partition.
Enfin, le message "Backup finished" apparaît en haut de la fenêtre de sauvegarde Cliquer sur le bouton [Finish] pour fermer cette fenêtre et revenir à la fenêtre principale de DriveImage XML.

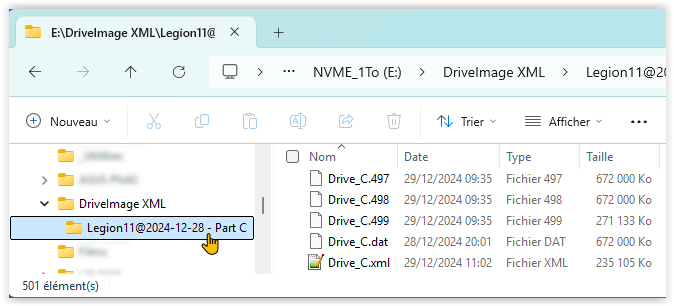

Un examen du disque externe portant la sauvegarde montre le contenu du répertoire créé... DiXML crée autant de fichiers de 672 Mo (la capacité d'un CD) que nécessaire pour copier les secteurs de la partition source : dans l'exemple ci-contre, il en aura créé 499 Le fichier XML porte l'arborescence de la partition source.

Parcourir le contenu d'une sauvegarde

L'une des forces de DriveImage XML est de permettre de consulter le contenu d'une sauvegarde à l'aide de son explorateur pour consulter ou extraire d'importe quel fichier. Voici comment faire...

Lancer l'exécution de DriveImage XML en double-cliquant sur le raccourci du bureau Cliquez sur le bouton [Browse] dans le bloc en bas et à gauche pour lancer l'explorateur intégré

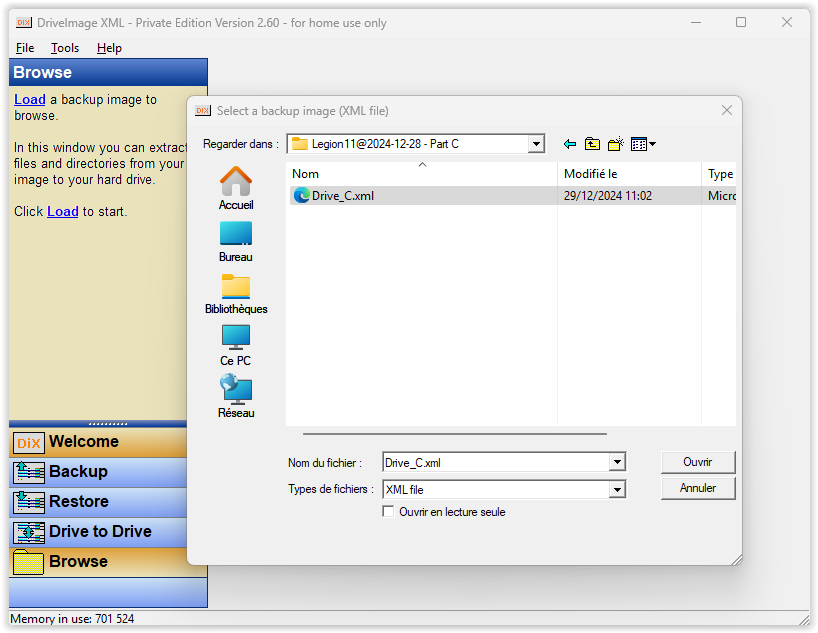

Une boite de dialogue s'ouvre pour accéder au répertoire de sauvegarde du disque externe Sélectionner le seul fichier XML présenté puis cliquer sur le bouton [Ouvrir]

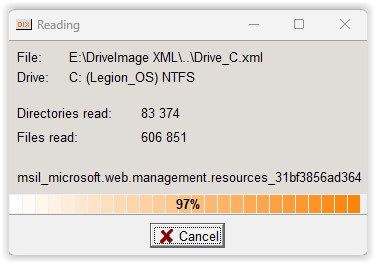

Le contenu du fichier XML est chargé en mémoire  Ce chargement nécessite quelques minutes en fonction de la taille de la sauvegarde et de la puissance du PC
Les propriétés d'origine de la partition sont rappelées dans le bandeau latéral gauche Il ne reste plus qu'à parcourir l'arborescence de la sauvegarde jusqu'au répertoire de son choix…
Dans cet exemple, un fichier PNG du dossier "My Screen Shots" a été sélectionné On peut lancer sa visualisation ou demander son extraction pour en avoir une copie locale
Une barre de boutons placés en haut de la fenêtre d'exploration permet d'appliquer un traitement au fichier sélectionné Dans le cas d'un fichier image, il faut cliquer sur [Launch] pour qu'un visualisateur montre l'image portée par ce fichier
En cliquant sur [Extract], une boite de dialogue apparaît : elle rappelle le nom du fichier choisi et attend de savoir dans quel répertoire déposer le copie du fichier sauvegardé. C'est très rustique car il faut utiliser l'explorateur Windows pour récupérer le chemin complet du répertoire de destination, le copier avant de le coller dans la fenêtre d'extraction DiXML 🤔
Cliquez sur le bouton [Welcome] pour fermer l'explorateur intégré et revenir à la page principale

Restaurer une partition depuis une sauvegarde

Si le disque de votre PC rend brutalement l'âme mais que vous avez eu la bonne idée de créer une sauvegarde avant ou dès les premiers signes de défaillance, vous devrez remplacer ce disque par un neuf.

Dès lors, si vous voulez disposer des partitions de recovery de Windows, vous devrez télécharger l'installateur de Windows depuis le site de Microsoft, créer une clé USB bootable avec l'outil fourni par Microsoft et installer un nouveau système sur votre disque tout neuf.

Mais vous n'avez peut-être pas envie de réinstaller tous vos logiciels et restaurer les données personnelles associées : ce sera long et fastidieux, surtout si une sauvegarde récente vous tend les bras…

Si vous n'avez qu'un seul PC, vous devrez utiliser un "Live CD" (ou son équivalent sur clé USB) pour libérer la partition système du disque neuf et lancer la restauration de la partition sauvegardée. Assurez-vous toutefois que la taille de la partition est suffisante pour accueillir le contenu de la sauvegarde.

Si vous avez un autre PC sur lequel DriveImage XML est installé ainsi qu'un boitier USB pouvant accueillir le nouveau disque, vous pourrez restaurer la sauvegarde (portée par un disque externe de sauvegarde) via ce PC vers le nouveau disque.

Lancer l'exécution de DriveImage XML en double-cliquant sur le raccourci du bureau Cliquez sur le bouton [Restore] dans le bloc en bas et à gauche pour lancer la fonction de restauration

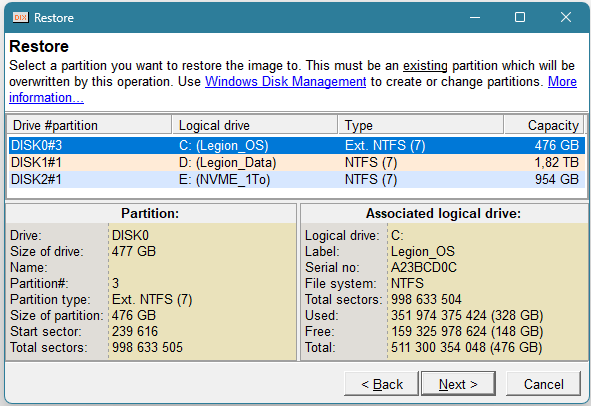

Sélectionner la partition devant recevoir les données sauvegardées Cliquer sur le bouton [Next =>]
Cliquer sur le pictogramme à droite pour ouvrir une boite de dialogue permettant de choisir la sauvegarde à restaurer
Naviguer jusqu'au répertoire de sauvegarde  Sélectionner le fichier XML Cliquer sur le bouton [Ouvrir]
Cliquer sur le bouton [Next >]
Prendre le temps de vérifier que la partition cible est la bonne ! Cliquer sur le bouton [Next >] pour engager le processus de restauration

Une fois la restauration achevée, le disque neuf portant la partition restaurée réintègre le PC (s'il a été placé dans un boitier USB) et le système démarrera avec tout ce qui avait été sauvegardé.

Cloner une partition de disque à disque

La fonctionnalité de clonage de partition de disque à disque proposée par DriveImage XML est plus restreinte que ce que propose Macrium Reflect : Ce dernier ne se contente pas uniquement de cloner une partition vers un autre disque mais de cloner l'ensemble des partitions d'un disque vers un autre. Ainsi, les partitions de récupération de Windows seront embarquées dans le processus et vous éviteront d'avoir à les faire créer avec l'installeur de Windows.

Vous pouvez toutefois utiliser DiXML pour cloner les partitions de récupération de Windows l'une après l'autre : c'est fastidieux mais réalisable… à condition de les rendre visible avec un utilitaire comme MiniTool Partition Wizard.

Lancer l'exécution de DriveImage XML en double-cliquant sur le raccourci du bureau Cliquez sur le bouton [Drive to Drive] dans le bloc en bas et à gauche pour lancer la fonction de duplication

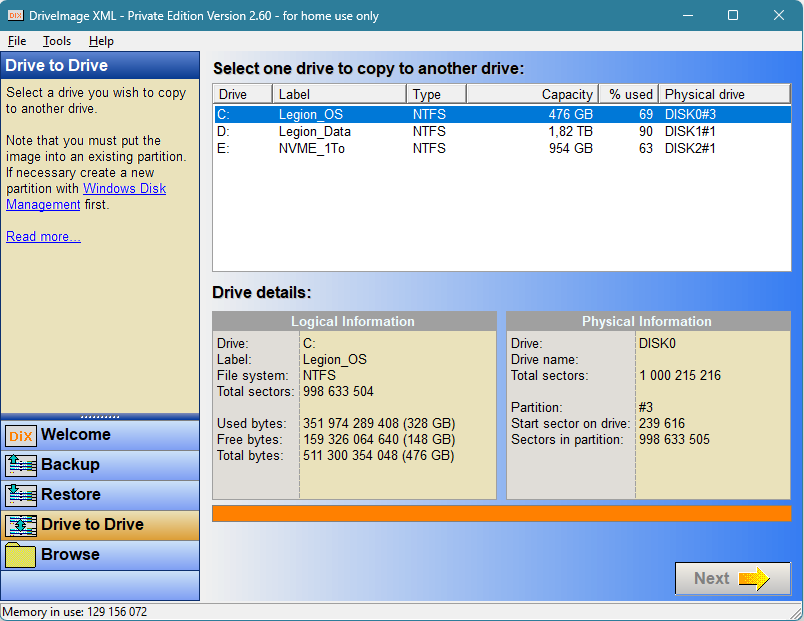

Sélectionner la partition d'origine Cliquer sur le bouton [Next =>]
Cliquer sur le bouton [Next >]
Sélectionner la partition cible dont le contenu sera intégralement remplacé Cliquer sur le bouton [Next >] pour lancer le processus de clonage.

En conclusion

DriveImage XML est un outil léger, robuste et fiable : ce sont des qualités appréciables dans le domaine de la sécurité qui font que je l'apprécie toujours. Il n'a pas la prétention d'être le meilleur mais on peut encore aujourd'hui restaurer une sauvegarde que DriveImage XML aura créée en 2010 !
